MEDIA FACADE · MASTER TECHNICAL STUDY · 2026

برج stc يتكلّم ضوءاًدراسة تقنية شاملة لتطوير الواجهات الإعلامية

السيف، المنامة، مملكة البحرين · إعداد شركة سكاي انفورميشن · أكتوبر 2026

حزاماً ضوئياً

$4.5M

قيمة العرض

أسبوعاً للإطلاق

شاهد البرج مضاءً العرض التجاريتصور مفاهيمي

خطاب تقديم الدراسة

إلى السادة القائمين على مشروع برج stc في مملكة البحرين

تقدم شركة سكاي انفورميشن، بهوية SKYVELOR، هذه الدراسة لتطوير الواجهات الإعلامية لبرج stc في السيف. يهدف المقترح إلى تحويل الإيقاع المعماري القائم إلى وسيط بصري متحرك يعبّر عن التقنية والاتصال، مع الحفاظ على وظائف الزجاج والتهوية والمداخل وصيانة المبنى.

نوصي بالبدء بمسار الأحزمة المعمارية باستخدام Media Facade Tube Bars على الأسطح المعتمة المؤهلة، وتنفيذ عينة للتحقق من ظهور الألوان وتجانس الحركة والتثبيت. ويُدرس بالتوازي بديل شبكة إعلامية شفافة أكثر كثافة إذا أكدت مراجعة الواجهة والمالك صلاحية تغطية المناطق المقترحة.

الشاشة الخارجية المصمتة تظل بديلاً مستقلاً مرتبطاً بإثبات سطح معتم متصل ومناسب؛ لم تثبت المرفقات وجود مستطيل خلفي جاهز لهذا الغرض.

نقترح أن تكون نتيجة المرحلة التالية اعتماد سطح تجريبي ومنظومة مرجعية وخريطة أهلية واجهات موثقة، لتتحول الرؤية البصرية إلى تصميم يمكن قياسه واختباره وتشغيله وصيانته بثقة.

شركة سكاي انفورميشن · SKYVELOR

تصور مفاهيميTEASER · 15s

فيلم تشويقي: قوة الاتصال من stc · شاشة LED على التاج مع شعار stc. تصور فني مقترح؛ لا يمثل تركيباً قائماً.

النتيجة الفنية وخريطة الدراسة

البرج مناسب لمعالجة إعلامية تتبع الانحناء والأحزمة الأفقية؛ اعتماد شاشة كثيفة يحتاج قراراً منفصلاً بشأن الزجاج والفتحات والهيكل.

المحور	المخرجات
الموقع والأدلة	عنوان وموقع مرجعي، طريقا المشاهدة، مراجعة الواجهات والمناسيب واختلاف مراجعات التاج.
التصميم البصري	حل الأحزمة، شبكة شفافة مشروطة، خيار مصمت مستقل، وأربعة مفاهيم متحركة.
اللي أوت والأنظمة	توزيع مبدئي على الواجهات الأربع، تثبيت نموذجي، طاقة وداتا، ربط وتحكم وخريطة بكسلات.
المنتجات	مراجع محددة من SACO وINFiLED مع تمييز خصائص الموديل عن التسويق العام.
التصميم والاعتماد	حسابات مطلوبة، اشتراطات البيئة والواجهة، مسارات البحرين، اختبارات وتسليم وصيانة.

وضع الوثيقة: Concept Design. المخططات: Preliminary / NTS. لا تمثل أي صفحة تصريحاً أو اعتماداً تنفيذياً.

مراجعة الرسومات وتعارض الإصدارات

تسمي اللوحات المشروع 25 STOREY BUILDING AT SEEF، رقم المشروع ACE064121، وتحمل AS BUILT. هي رسومات معمارية وليست مخططات LED.

مخطط مفرود للبرج · 360°NTS

SKYVELOR · stc BAHRAIN

E1 · اللي أوت والأنظمة

ACE064121 · NTS · CONCEPT

الواجهة E1

واجهة المشاهدة الرئيسية · الطريق A

المعالجة: أحزمة كاملة + تاج إعلامي
الأحزمة: 25 حزاماً · كل 4 م
المنتج المرجعي: SACO V-STICK G6
التحكم: خريطة بكسلات موحدة

توزيع مبدئي للأحزمة على البروزات الأفقية، مع مسارات الطاقة والبيانات ومواقع وحدات التحكم.

الموضوع	ما يظهر في المرفق	الأثر على الدراسة
E1 / E2	تعديل PARAPET DESIGN REVISED بتاريخ 09 يناير 2010	لا تدمج القمة تلقائياً مع E3/E4
E3 / E4	سجل تعديل أقدم في 2007	يلزم أحدث إصدار مصدق ومطابق للواقع
أعلى نقطة	E1 نحو 118.20 م عند إنارة الطيران؛ E3/E4 نحو 121.40 م	ليست ارتفاعاً مساحياً أو AGL/AMSL
السرداب	E1–E3: −2.00 م؛ E4: −2.70 م	تُستبعد البيانات المتعارضة من مسارات الكهرباء
بروز الألومنيوم	400 mm aluminium cladding projection	لا يثبت ارتفاع شريط صالح للعرض

لا توجد تسمية شمالية مؤكدة أو عرض واجهة مكتوب؛ تبقى E1 إلى E4 معرفات للرسومات فقط.

الموقع الجغرافي ومحاور الوصول

stc Tower، مبنى 15، طريق 68، السيف 428، المنامة، البحرين. يقع البرج شمال شارع الشيخ خليفة بن سلمان وغرب سيتي سنتر البحرين.

مخطط الاقتراب · حي

جارٍ تحميل المشهد…

قبل · الوضع القائمPOV · A400 m · 90.2° → 76.7°

السيارة A · شرقاً

قادمة من الغرب على شارع الشيخ خليفة بن سلمان

يرى السائق الواجهة الغربية والانحناء الجنوبي · 13.5° يسار خط السير

خريطة حية متحركة: المنامة ← البرج ← المحطة A ← المحطة B. © OpenStreetMap · CARTO. المحطتان تحليليتان على 400 م وليستا ضمان رؤية.

WGS84 · دبوس مرجعي

26.2324170° N · 50.5510771° E

فتح الموقع على الخريطة

	A · شرقاً	B · غرباً
الاتجاه	شرقاً من الغرب	غرباً من الشرق
الإحداثيات	26.2315863 N · 50.5471813 E	26.2317667 N · 50.5550148 E
المسافة إلى الدبوس	400 م اختيار تحليلي	400 م اختيار تحليلي
سمت الحركة	≈ 90.2°	≈ 269.7°
سمت النظر	≈ 76.7°	≈ 280.4°
إزاحة النظر	13.5° إلى اليسار	10.7° إلى اليمين

θ = atan(Δh / d) · t = L / v — تُسجل المدخلات قبل استخدام أي نتيجة؛ لا تُفترض سرعة أو منسوب عين ثابتين.

العمارة القائمة والمناسيب المثبتة

واجهة زجاجية منحنية وأحزمة ألومنيوم أفقية متكررة مع تاج علوي منحني أو مائل ولوفر رأسي في بعض الإسقاطات.

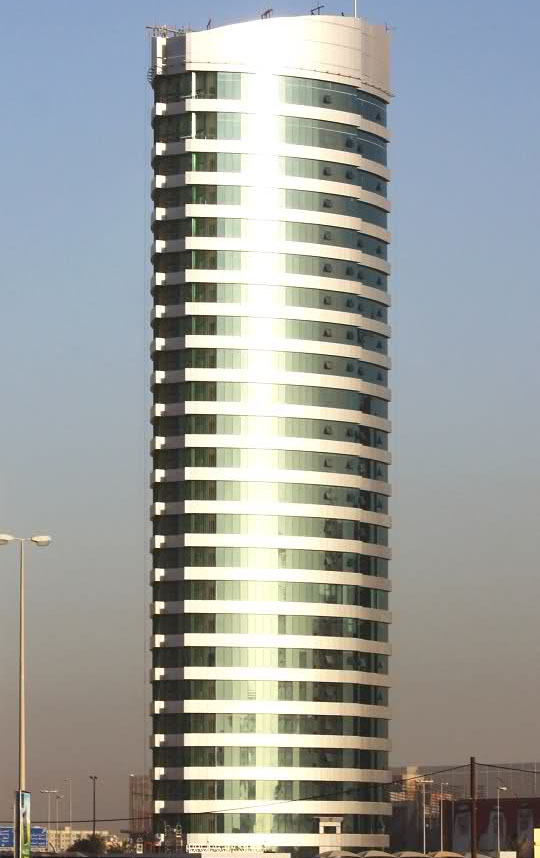

مرجع تاريخي VIVA Tower — مرجع تاريخي من Suha Investments — تسمية VIVA Tower، غير مؤرخ.

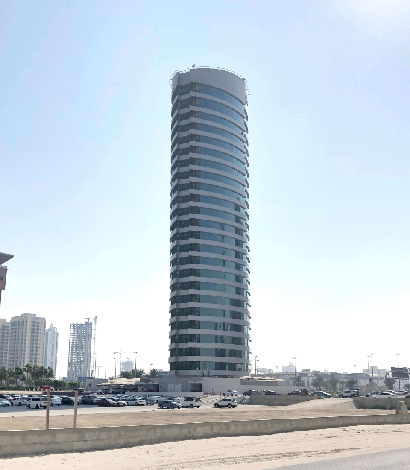

مرجع تاريخي من GIVS — لا يؤكد الحالة الحالية.

المناسيب (صفر الطريق) · تكرار 4 م

الطريق±0.00 m
المواقف الأرضية+1.10 m
الطابق الأول+6.20 m
الطابق الثالث+14.20 m
الطابق السادس+26.20 m
الطابق التاسع+38.20 m
الطابق الثاني عشر+50.20 m
الطابق الخامس عشر+62.20 m
الطابق الثامن عشر+74.20 m
الطابق الحادي والعشرون+86.20 m
البنتهاوس+95.20 m
السطح+100.20 m
السطح العلوي+103.40 m

القمة وإنارة العائق: مراجعات متعارضة.

وحدة التحكم بالواجهة · نموذج ثلاثي الأبعاد

نموذج مفاهيمي إجرائي على إيقاع 25 طابقاً بتكرار 4 م؛ الأبعاد الأفقية تصويرية وليست توأماً رقمياً.

جارٍ تحميل النموذج…

تصور مفاهيميLIVE

STC Signal Flow

A أحزمة معمارية

موجات بنفسجية وأرجوانية تنتقل على الأحزمة حول المنحنى.

المفهوم المتحرك

الكاميرا

السطوع80%

سرعة الحركة1×

الطوابق المضاءة25

نظام التحكم · المواصفات

نوع النظام: SACO V-Brain + V-Stream · native pixel mapping
إدارة المحتوى: خادم محتوى محلي + مشغل احتياطي (Hot standby)
المعالجة: معالج مخصص: قناع، توزيع، توقيت، 16 bit/قناة
الشبكة: ألياف ضوئية للرايزرات، شبكة تحكم معزولة عن LAN المبنى
التغذية: 48 VDC (44–54) · PSU AC 230 V
السطوع: حساس ضوء + منحنى نهار/ليل + سقف برمجي
الأمان: إيقاف طوارئ فعلي، تعتيم آمن عند فقد الإشارة، سجل أحداث
الوصول: حسابات شخصية، صلاحيات، مراقبة عن بعد

استهلاك الطاقة · مباشر

8.8kW

تشغيل نموذجي (LP)

24.0kW

أقصى LP أبيض كامل

44.0kW

أقصى HP أبيض كامل

53kWh

لكل ليلة (6 س)

سنوياً19,282 kWh

تكلفة تقديرية≈ 559 BHD

يتغير مع السطوع (80%) والطوابق (25). افتراض: 80 م لكل حزام، حمل محتوى 35%، كفاءة 92%، تقديري حتى قياس الموقع.

خطة توفير الطاقة

01
وضع LP افتراضياً
−45%
12 W/m بدل 22 W/m؛ HP للمناسبات فقط.
02
منحنى سطوع تلقائي
−30–40%
حساس ضوء محيطي يخفض السطوع بعد الغروب وفي ساعات الليل المتأخرة.
03
جدول تشغيل
−50%
تشغيل 6 ساعات (18:00–00:00)، وإطفاء منظم بعد منتصف الليل.
04
محتوى موفر للطاقة
−20%
خلفيات داكنة وأحزمة متحركة بدل الأبيض الكامل.
05
مراقبة الأحمال
kWh
قياس لكل منطقة وتنبيه عند تجاوز السقف.

مع الخطة: 5.9 kW · −60% مقارنة بتشغيل HP

بدائل النظام وأهلية الواجهات

تظل اللوفرات ونوافذ التشغيل والمداخل ومسارات الإخلاء والصيانة مناطق حماية.

Aالاتجاه الأولي الموصى به

أحزمة Tube Bars

قضبان على أجزاء معتمة مؤهلة تتبع الأحزمة والتاج.

+ يحافظ على الإيقاع المعماري ويوفر حركة وألواناً واضحة مع فصل النوافذ.

! مراجعة تحمل الكسوة والحوامل، عينة بصرية وضوئية.

BConditional

واجهة شفافة

قضبان متقاربة أو وحدات Mesh على مناطق تُعتمد مستقلاً.

+ مساحة صور ومحتوى أكبر مع فتحات ضوئية وهوائية.

! قبول المالك والزجاج والصيانة والتهوية والرياح.

CAwaiting eligible surface

شاشة ثابتة مصمتة

كبائن Outdoor LED على سطح متصل يتم إثباته.

+ خريطة بكسلات منتظمة ونصوص وصور كاملة.

! لا مساحة مؤكدة حالياً؛ يتطلب معماراً وحمولة ووصولاً.

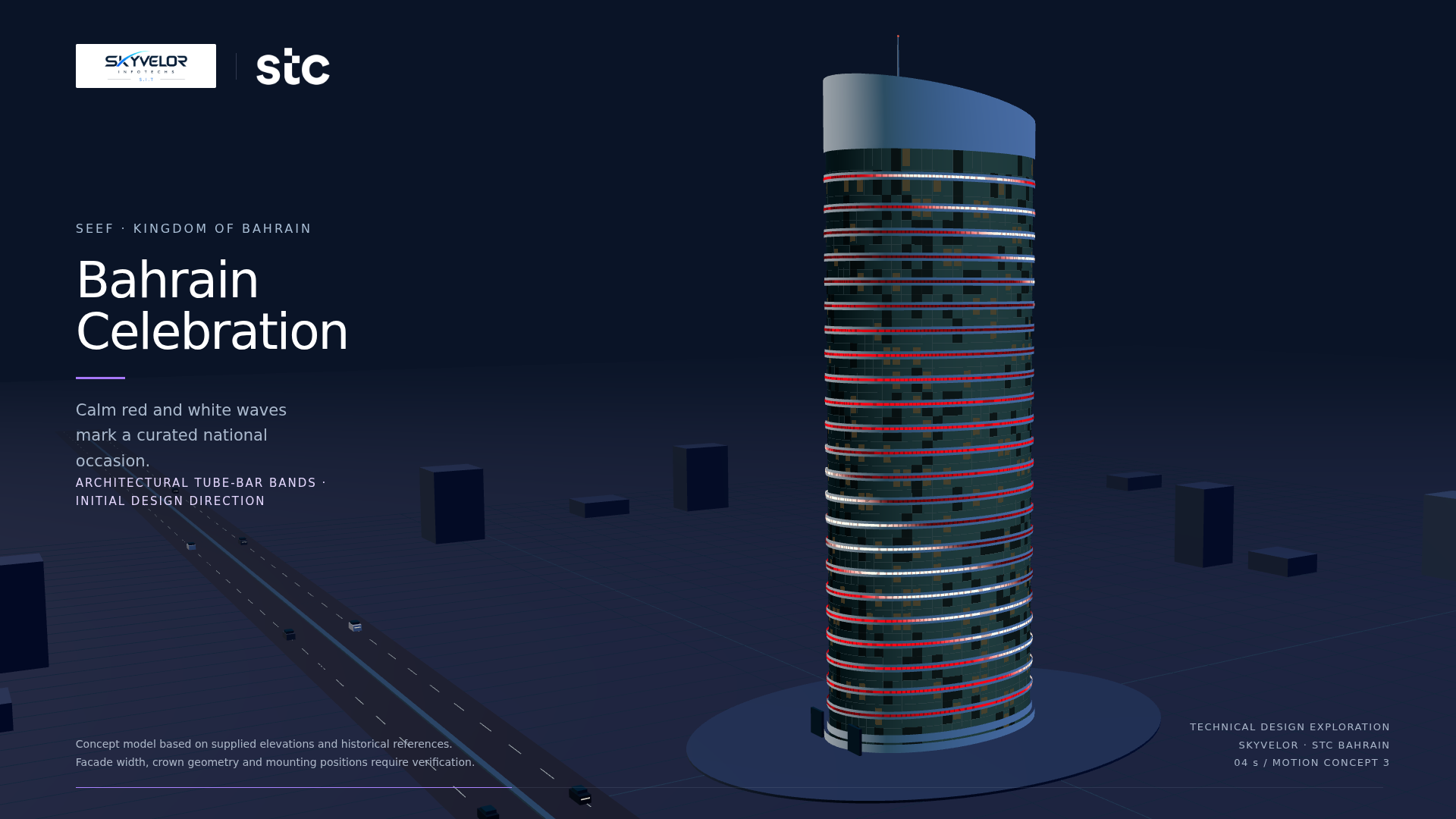

المفاهيم المتحركة ومصفوفة المحتوى

حلقات 12 ثانية، ‎1920 × 1080‎ و24 إطاراً في الثانية — إعدادات عرض الفكرة وليست اشتراطات تشغيل الشاشة.

تصور مفاهيمي

STC Signal Flow

stc_signal_flow.mp4

ملفات MP4 المرندرة ضمن الحزمة الرقمية؛ تُعرض هنا لقطاتها المفتاحية بحركة كاميرا. يحافظ لون stc على الأولوية، وتُراجع ألوان المناسبات قبل التشغيل.

قبل وبعد

اسحب للمقارنة بين العمارة القائمة ومفهوم تدفق الإشارة على النموذج نفسه.

قبلبعد

اللي أوت التقني والأنظمة

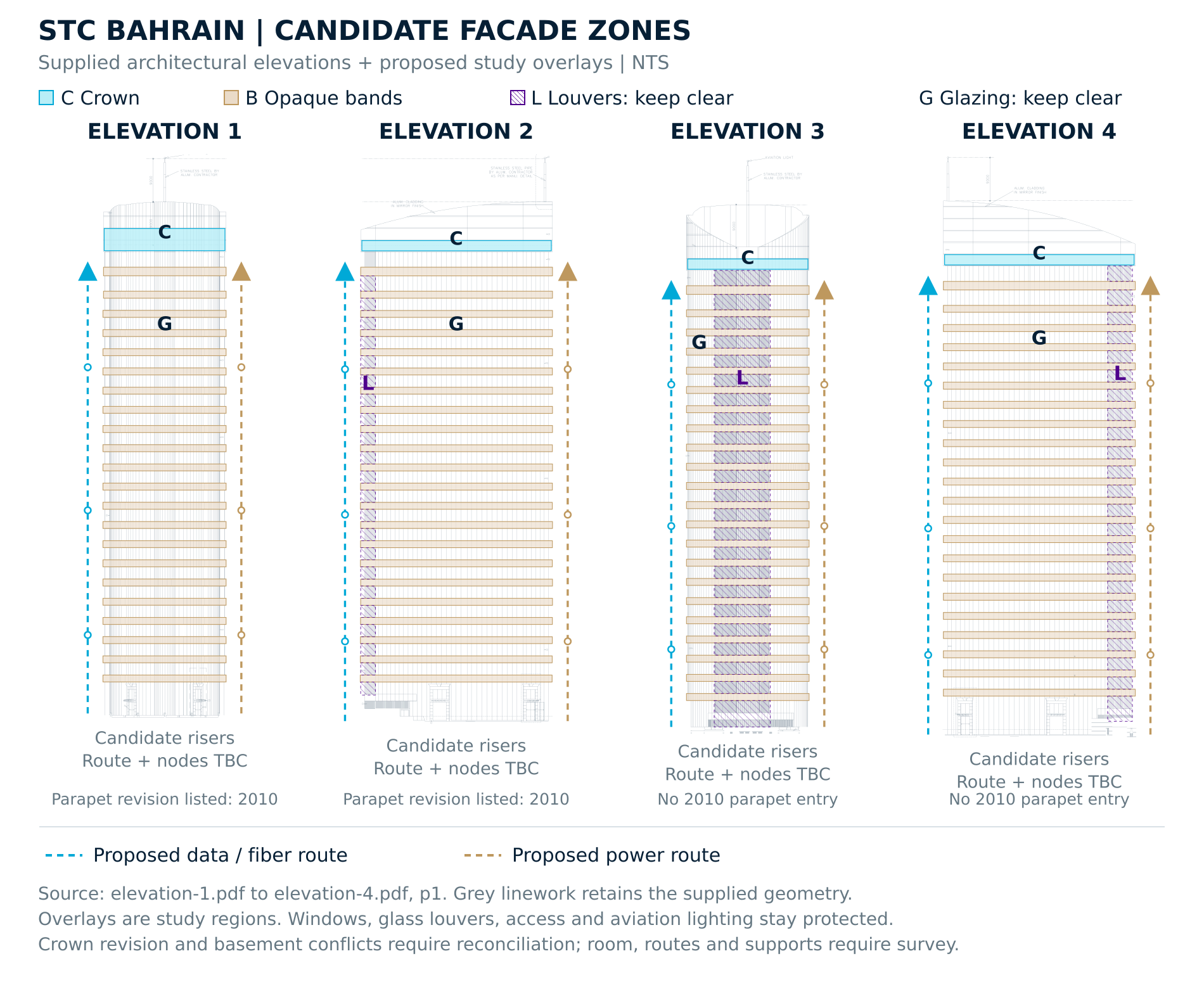

مخططات أولية NTS؛ الأزرق مناطق مرشحة أو داتا، والبرتقالي مسار طاقة مقترح.

المناطق المرشحة — C التاج · B الأحزمة المعتمة · L اللوفر يبقى مكشوفاً · G الزجاج يبقى مكشوفاً.

مراجع المنتجات

مراجع فنية للمقارنة وليست اختياراً نهائياً أو إقرار توافر؛ لا تُجمع قيم موديلات مختلفة.

صورة مرجعية عامة

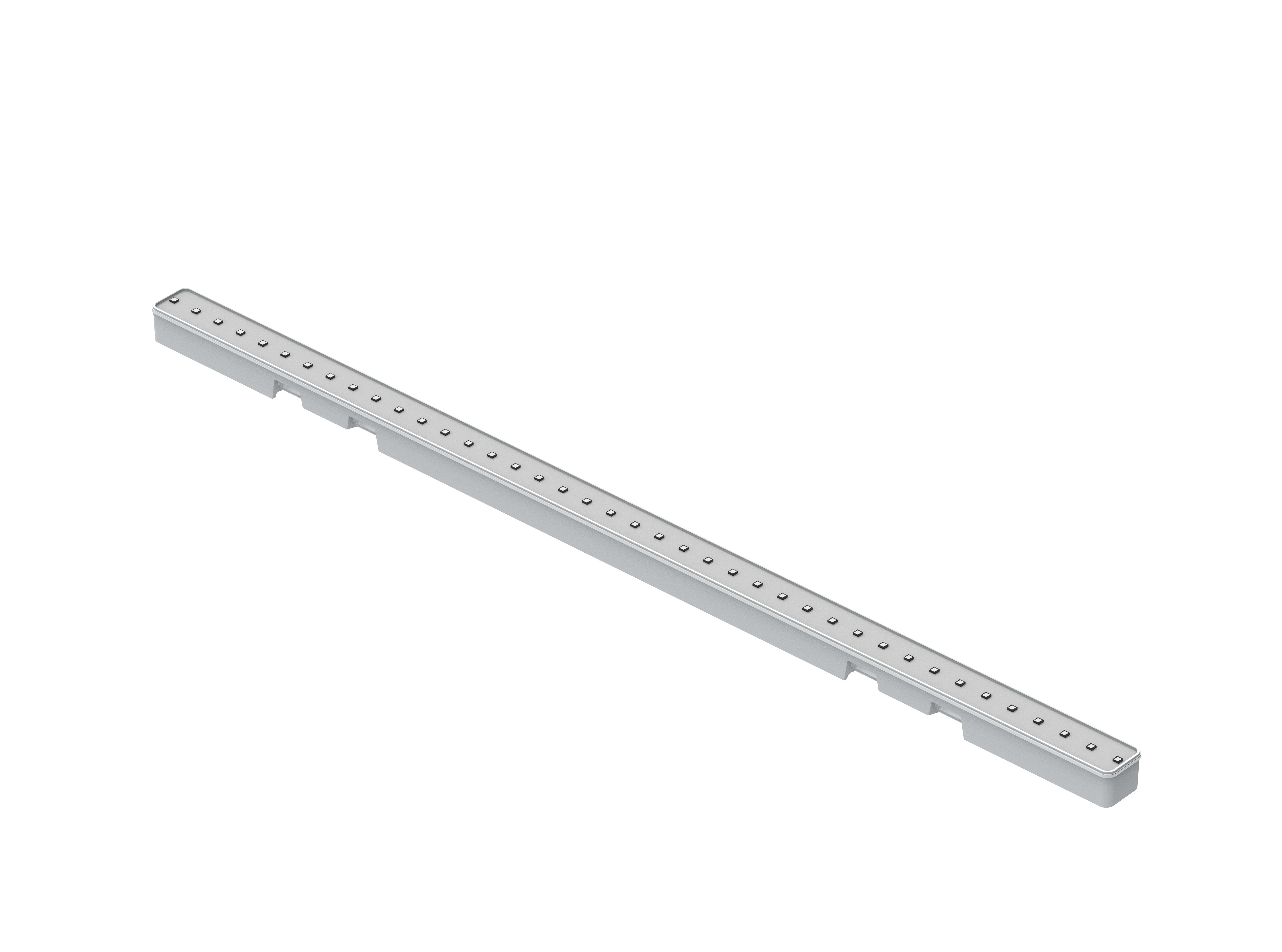

البديل A · قضبان إعلامية

SACO V-STICK G6 12.5 mm

البكسلات40 px / 500 mm · 24 px / 300 mm
المقطع22 × 17 mm
التغذية44–54 VDC (48 typ.)
القدرة22 W/m HP · 12 W/m LP
الحمايةIP66 / IP67 · −40…+60 °C
الضوءNichia 3-in-1 · 16 bit · 110° / 160°

البديل B · شبكة شفافة

INFiLED IL FISS ORMV16.67 Pro

Pitch16.67 mm · 60 × 60 px
الكبينة1000 × 1000 mm · 12.1 kg
السطوع7000 cd/m²
القدرة630 W max · 210 W avg
الشفافية70% (product)
الحمايةIP65 · 3840 Hz

البديل C · شاشة مصمتة

INFiLED IL FISS ORMV5.9

Pitch5.95 mm · 168 × 168 px
الكبينة1000 × 1000 mm · 19.88 kg
السطوع5000 cd/m²
القدرة660 W max · 220 W avg
السطحSolid · 0%
الحمايةIP65 · 160° / 90°

العرض التجاري

ميزانية تقديرية أولية قبل الرفع الميداني والتصميم الهندسي النهائي.

القيمة الإجمالية التقديرية

أربعة ملايين وخمسمائة ألف دولار أمريكي · شامل التوريد والتركيب والتشغيل

حزاماً ضوئياً + التاج

أسبوعاً حتى الإطلاق

$1,233

لكل ليلة على 10 سنوات

دفعات مرتبطة بالإنجاز

46%

$2.07M

تفصيل التكلفة · اضغط على أي بند

جدول الدفعات المقترح

01 · 20%

$900,000

عند توقيع العقد

02 · 15%

$675,000

اعتماد التصميم والعينة (أسبوع 18)

03 · 35%

$1.57M

توريد المعدات للموقع (أسبوع 26)

04 · 20%

$900,000

اكتمال التركيب (أسبوع 36)

05 · 10%

$450,000

التشغيل والاستلام (أسبوع 40)

مشمول

· التوريد والتركيب والتشغيل الكامل
· ضمان 3 سنوات على المعدات
· تدريب فريق التشغيل

غير مشمول

· رسوم الجهات الحكومية
· ضريبة القيمة المضافة
· أعمال تعزيز إنشائي غير متوقعة

شروط

· صلاحية العرض 90 يوماً
· السعر نهائي بعد المعاينة والتصميم
· رهناً بموافقة المالك والجهات

التوزيع وجدول الدفعات والشروط إرشادية لأغراض العرض التجاري وليست من الدراسة الفنية.

الجدول الزمني للمشروع

نحو 40 أسبوعاً من الرفع إلى الإطلاق، رهناً بالاعتمادات.

W 1–4

الرفع وتوحيد المراجع

رفع مساحي، ربط E1–E4 بالسمت، توحيد مراجعات التاج، فتح ملفات DWG.

W 5–8

خريطة الأهلية والمشاهدة

تحديد الأسطح المؤهلة، توثيق المحطتين A وB ميدانياً.

W 9–14

التصميم الهندسي والاعتمادات

إنشائي وكهربائي وضوئي، موافقة المالك والجهات المختصة في البحرين.

W 15–18

العينة التجريبية

عينة على قطاع مماثل: اللون والتجانس والتسرب الضوئي والتبديل.

W 19–26

التوريد والتصنيع

تصنيع القضبان والحوامل ولوحات التوزيع والشحن.

W 27–36

التركيب

تركيب التاج C ثم الأحزمة B مع حماية النوافذ واللوفر.

W 37–40

التشغيل والإطلاق

معايرة البكسلات، اختبارات الاستلام، المحتوى الافتتاحي والتسليم.
